Knopf MK100S

Alle Knopf-Montierungen sind mit Azimut- und Höhenfeineinstellungen ausgestattet. In Azimut zudem um 360-Grad drehbar, in Höhe von 0-90 Grad.

Die Achsen sind über Hebel entklemmbar, die zudem als Rutschkupplungen fungieren.
Die Periodischen Fehler betragen ohne PEC ca. +/- 5-8" RMS, mit PEC i.d.R. nicht größer als +/- 2-3“ RMS. Mit dem optionalen TDM2 Rektaszensionscontroller ist eine weitere Reduzierung des Periodischer Fehlers möglich, der dann ca. +/- 0,5-1“ RMS beträgt, bei einer langen Periodenlänge von 7 1/2 Minuten (Knopf MK70S).

Die Höhe der Positioniergenauigkeit ergibt sich u.a. aus der Programmierung des Backlashes, Gerätesteifigkeiten, Meriadianflip, Pointingmodellen usw.

Die Pulverbeschichtung der Montierung, der Gegengewichte und der optionalen Säule ist standardgemäß RAL 9001 (andere Farben sind gegen Aufpreis möglich).

Säulen bieten wir optional an. In unterschiedlichen Höhen, mit rundem oder eckigen Profil, jeweils mit Bodenflansch. Die Pulverbeschichtung erfolgt i.d.R. in Montierungsfarbe.

Die Säule kann auch als Knicksäule ausgeführt werden, dann aber mit Höhenverstellung +/- 5° und Azimut +/- 5°.

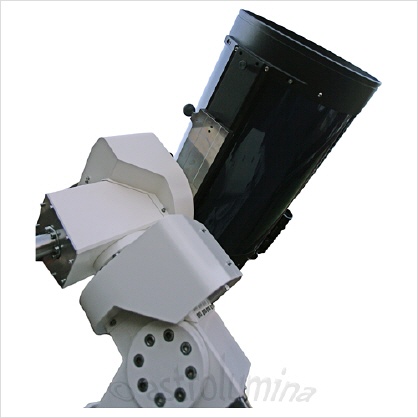

Die Knopf MK100S Montierung ist für teleskopseitige Massen bis 150 kg fotografisch sehr gut geeignet. Unsere Werbefotos zum Beispiel zeigen die MK100S-Montierung mit einem 16"-Keller-Hypergraphen, der ein Eigengewicht von 60 kg hat, bei einer Länge von 120 cm und einem Durchmesser von 50 cm.

Eine solche fotografische Optik stellt keinesfalls die Beladungsgrenze der Montierung da. Sie können ohne Probleme weiteres Zubehör befestigen.

Die Modelle Knopf MK100S und MK140S können wir Ihnen auch als Gabelvariante anbieten. Dann auch mit einer Knicksäule. Bitte fordern Sie hierzu ein gesondertes Angebot an.

Vergleich der Knopf-Montierungen

  MK70S MK100S MK140S
Achseninnendurchmesser 42 mm 63 mm 80 mm
Achsenaussendurchmesser 70 mm 100 mm 140 mm
Achsenmaterial Stahl Stahl Stahl
Präzisions-Kegelrollenlager,
vorne, vorgespannt, Breite
25 mm 32 mm 32 mm
Präzisions-Kegelrollenlager,
vorne, Innendurchmesser
70 mm 100 mm 140 mm
Präzisions-Kegelrollenlager,
vorne, Außendurchmesser
110 mm 150 mm 190 mm
Präzisions-Kegelrollenlager,
hinten, vorgespannt, Breite
23 mm 32 mm 32 mm
Präzisions-Kegelrollenlager,
hinten, Innendurchmesser
65 mm 90 mm 130 mm
Präzisions-Kegelrollenlager,
hinten, Außendurchmesser
100 mm 140 mm 180 mm
Schneckenraddurchmesser für Rektaszension 192 mm 280 mm 350 mm
Schneckenrad Zähne für Rektaszension 192 280 350
Schneckenraddurchmesser für Deklination 192 mm 280 mm 350 mm
Schneckenrad Zähne für Deklination 192 280 350
Modul m=1 m=1 m=1
Schneckem Material Edelstahl, gehärtet, flankengeschliffen Edelstahl, gehärtet, flankengeschliffen Edelstahl, gehärtet, flankengeschliffen
Scheckenräder Material Schneckenrad-Bronze Schneckenrad-Bronze Schneckenrad-Bronze
Schrittmotorantrieb SECM4, einstufiges Planetengetriebe 8:1 SECM8, zweistufiges Planetengetriebe 16:1 SECM8, zweistufiges Planetengetriebe 16:1
Maximales Drehmoment an der Motorgetriebewelle 5,1 Nm 5,1 Nm 5,1 Nm
Motoransteuerung Mikroschritt
200 Vollschritte pro Umdrehung
Mikroschritt
200 Vollschritte pro Umdrehung
Mikroschritt
200 Vollschritte pro Umdrehung
Maximale Schwenkgeschwindigkeit mit der FS2 ca. 260-fach (12 V)
ca. 520 fach (30 V)
ca. 260-fach (12 V)
ca. 520 fach (30 V)
ca. 260-fach (12 V)
ca. 520 fach (30 V)
Empfohlene Schrittmotorsteuerung FS2 FS2 FS2
Azimut- und Höhenfeineinstellung in Azimut um 360-Grad drehbar,
in Höhe von 0-90 Grad
in Azimut um 360-Grad drehbar,
in Höhe von 0-90 Grad
in Azimut um 360-Grad drehbar,
in Höhe von 0-90 Grad
Periodischer Fehler ohne PEC typisch +/- 5“, nicht größer +/- 7,5“ typisch +/- 5“, nicht größer +/- 7,5“ typisch +/- 5“, nicht größer +/- 7,5“
Periodischer Fehler mit TDM 2 (optional) ca. +/- 0,5-1“ ca. +/- 0,5-1“ ca. +/- 0,5-1“
Periodenlänge 7,5 Minuten
(450 Sekunden)
7,5 Minuten
(450 Sekunden)
7,5 Minuten
(450 Sekunden)
Tragkraft, fotografisch

Tragkraft, visuell
75 kg

120 kg
150 kg 300 kg
Eigengewicht ohne Gegengewichte 105 kg 230 kg 450 kg
Gegengewichtstange Edelstahl, 40 mm Edelstahl, 50 mm Edelstahl, 70 mm
Im Lieferumfang enthaltene Gegengewichte in Montierungsfarbe 4 x 10 kg 3 x 18 kg 4 x 35 kg
Säulenadapterplatte 215 mm x 20 mm 280 mmx 28 mm 350 mmx 40 mm

Die Lieferzeit beträgt ca. 2-8 Monate nach Auftragseingang. Jede Montierung wird für den Kunden individuell angefertigt.
Der Preis beinhaltet keine Speditionskosten und keinen Aufbauservice.

Knopf Montierungen werden ausschließlich per Spedition geliefert. Die Preise hierfür sind größen-, gewichts- und entfernungsabhängig.
Die Preise hierfür erfragen sie bitte VOR KAUFABSCHUSS.

Kontaktieren sie uns dafür über das Kontaktformular, per Telefon, Fax oder EMail.
Bitte nennen sie uns den genauen Zielort und wir ermitteln die Versandkosten.

Bitte beachten Sie, das der Abladeort per LKW erreichbar sein muss.


Empfohlenes Zubehör

  • Schrittmotorsteuerung
  • Teleskopmontageplatte
  • Säule

Lieferumfang und Preis

  • Montierungskopf
  • Gegengewichtstange
  • Gegengewichte 3 x 18 kg
  • SECM-Schrittmotoren
  • Motorkabel
  • Säulenadapter
